BIPV建筑設計的主要考慮因素

來源：建科 瀏覽：- 發布日期：2026-02-02 08:38:01

BIPV（光伏建筑一體化）設計，核心是將光伏系統與建筑本體深度融合，而非簡單附加。設計需兼顧建筑性能、光伏效率、結構安全、成本合規等多維度因素，形成完整的設計體系。下面按關鍵維度，詳細說明主要考慮因素。

1、建筑整體規劃與立面選型

1）建筑風格與美學適配

BIPV構件兼具發電與建筑圍護功能，需和建筑的整體風格、外立面材質、色彩、造型統一。避免光伏組件突兀，可采用彩色光伏組件、透光光伏玻璃、定制化尺寸、異形組件，適配幕墻、屋頂、遮陽板、雨棚等部位。同時兼顧建筑的透視、采光、視線需求，避免影響建筑的視覺效果和使用體驗。

2）功能區域合理劃分

優先選擇建筑屋頂、南向外立面、遮陽構件等日照條件優越的區域布置BIPV。區分發電主力區域和輔助裝飾區域，主力區域追求高發電效率，輔助區域側重建筑美學和圍護功能。避開建筑陰影區、設備遮擋區，同時不影響建筑的通風、排煙、疏散、設備檢修等基本功能。

3）建筑形態與朝向優化

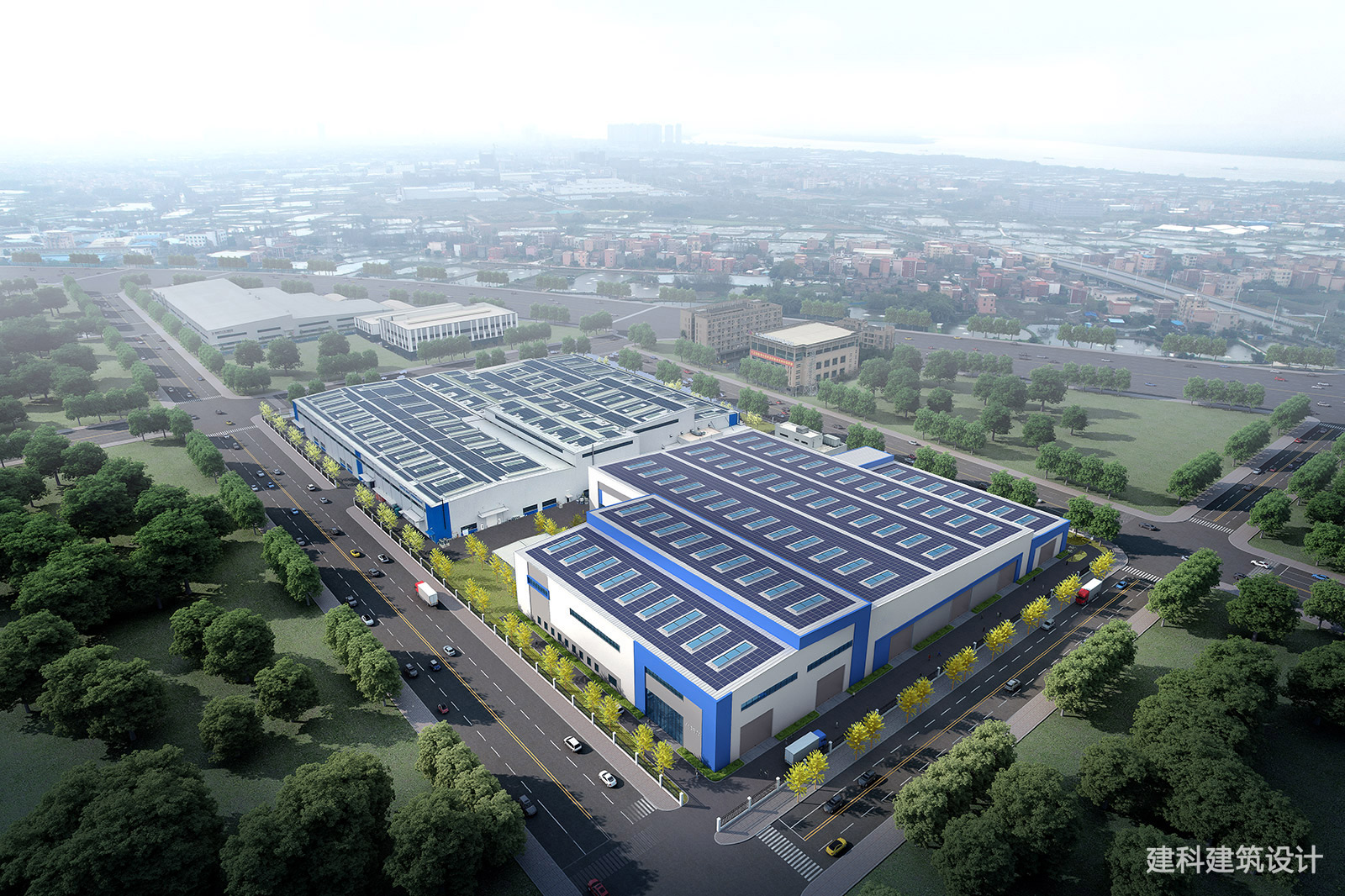

建筑的朝向、傾角直接影響光伏輻照接收量。在方案設計階段，就應結合當地緯度，優化屋頂坡度、立面傾角。對于公共建筑、工業廠房，可優先采用南向坡屋頂，獲得最優發電傾角；高層幕墻建筑，需權衡立面朝向、層間遮擋，合理劃分光伏幕墻單元。

2、日照與發電性能設計

1）場地日照條件分析

開展詳細的日照模擬與陰影分析，使用專業軟件計算全年太陽輻照量、遮擋時長。排查周邊建筑、山體、樹木、自身建筑構件（女兒墻、挑檐、電梯機房）帶來的陰影，確定無陰影或低陰影的BIPV布置范圍。同時結合當地氣候，考慮雨雪、沙塵、霧霾對發電量的長期影響。

2）光伏組件參數選型

依據建筑部位選擇組件類型：屋頂優先選用高功率、高可靠性的晶硅組件；幕墻、采光頂選用透光光伏玻璃、薄膜光伏組件，滿足采光和安全要求。

匹配電氣參數：綜合組件效率、溫度系數、衰減率，結合建筑負荷、并網要求，確定組件功率、串聯路數、陣列配置。

3）系統匹配與損耗控制

設計合理的光伏陣列、逆變器、線纜方案，減少線損、阻抗失配、遮擋損耗。采用組串式逆變器優化局部遮擋下的發電效率，合理設計走線，避免過長線路導致的電能損耗。同時預留運維通道，保障后期組件清潔、檢修，維持發電效率。

3、結構安全與荷載設計

1）建筑結構荷載驗算

BIPV 系統（組件、支架、接線盒、線纜等）會給建筑帶來附加恒荷載，必須對原有建筑結構（新建建筑同步設計，既有建筑改造）進行全面的荷載驗算。包括屋面梁板、立柱、基礎的承載力、抗拔力、抗震性能，嚴禁超出結構設計限值。

2）抗風、抗震、抗雪壓設計

結合項目所在地的風荷載、雪荷載、抗震設防烈度，進行專項設計。幕墻式BIPV需考慮風吸力、風壓力對構件和連接節點的影響；屋頂 BIPV 需考慮積雪堆積、極端大風的荷載沖擊。連接節點需具備足夠的強度和變形能力，滿足抗震規范要求。

3）安裝構造與防水可靠性

這是 BIPV 設計的關鍵痛點。

屋頂 BIPV：摒棄傳統打孔安裝，優先采用防水卷材一體化、夾具式無穿孔安裝，避免破壞屋面防水層。做好節點防水、排水設計，防止雨水滲漏。

幕墻、采光頂 BIPV：采用隱框、半隱框等成熟幕墻構造，搭配密封膠、隔熱條，兼顧防水、氣密、水密性能。同時設計合理的排水坡度，防止積水。

4、熱工、采光與室內環境

1）建筑熱工性能控制

光伏組件會改變建筑圍護結構的傳熱系數、遮陽系數。需進行建筑能耗模擬，避免夏季光伏組件發熱導致室內空調負荷劇增，冬季影響建筑保溫?？刹捎秒p層光伏幕墻、通風式光伏屋面，利用空氣層散熱，同時提升建筑隔熱性能。

2）自然采光與視覺舒適度

針對采光頂、天窗、幕墻等部位，根據室內空間的采光需求，選擇不同透光率的光伏組件?？刂仆腹饩鶆蛐?，避免出現強烈的光斑、暗區，影響辦公、居住的視覺舒適度。同時結合遮陽、調光設計，避免眩光。

3）隔聲與防火性能

BIPV構件需滿足建筑相應的隔聲等級要求。同時嚴格遵循建筑防火規范，明確光伏組件、背板、密封材料的燃燒性能，劃分防火分區，設置防火隔斷、防火封堵，防止火災蔓延。

5、電氣系統與安全合規

1）電氣安全設計

設計完善的防雷接地、防觸電、防電弧、過載保護、短路保護系統。光伏陣列、逆變器、配電箱等設備可靠接地，避免雷擊、漏電引發安全事故。線纜選用阻燃、耐候型號，走線規范，遠離熱源、尖銳構件。

2）并網與儲能適配

明確項目是自發自用、余電上網還是離網運行，按照當地電網公司的規范，設計并網接口、計量裝置、繼電保護系統。若配備儲能系統，需統籌考慮儲能容量、充放電策略，與BIPV系統、建筑用電負荷協同運行。

3）合規性與標準適配

嚴格遵循國家和地方現行的建筑設計規范、光伏行業標準、消防規范、電網接入規范。新建項目需將BIPV設計納入施工圖審查，既有建筑改造需通過結構、消防、電氣的專項審批。同時關注項目所在地的光伏補貼、碳減排相關政策。

6、全生命周期成本與運維

1）初投資與經濟性測算

BIPV 構件造價高于普通建筑材料，需進行全生命周期成本分析。綜合初投資、發電量、電費收益、補貼、維護成本、設備折舊、碳減排收益，評估項目的投資回收期和經濟效益。優先選擇高可靠性、低衰減的產品，降低長期成本。

2）運維便利性設計

預留足夠的檢修通道、操作空間，方便組件清洗、故障排查、設備更換。設計智能化監控系統，實時監測發電量、組件溫度、故障信息，實現遠程運維。同時考慮組件的回收與環保處理，符合綠色建筑、低碳建筑的要求。
